名称：Q41F-16（O形圈密封）法兰连接球阀
详细信息
性能规范:
|
公 称压 力
|
1.6MPa
|
|
|
使用 介质
|
水
|
|
|
试 验压 力
|
强 度
|
2.4MPa
|
|
密 封
|
1.76MPa
|
|
|
试 验时 间
|
DN50-150
|
60s
|
|
DN>150
|
120s
|
|
|
使 用温 度
|
-20°c-150°c
|
|
技术要求:
1. 阀门的结构长度DN50-100符合BS EN558-1中14系列,
DN125-200符合BS EN558-1中15系列 。
2. 阀门的连接法兰尺寸按BS EN1092的 规 定 。
|

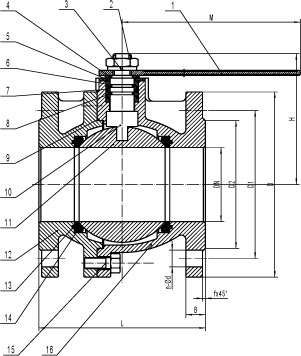

DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-d
|
M
|
|
50
|
150
|
165
|
125
|
102
|
20
|
3
|
4-19
|
220
|
|
65
|
170
|
185
|
145
|
122
|
20
|
3
|
4-19
|
284
|
|
80
|
180
|
200
|
160
|
138
|
21
|
3
|
8-19
|
284
|
|
100
|
190
|
220
|
180
|
158
|
24
|
3
|
8-19
|
500
|
|
125
|
325
|
250
|
210
|
188
|
26
|
3
|
8-19
|
600
|
|
150
|
350
|
285
|
240
|
212
|
26
|
3
|
8-23
|
800
|
|
200
|
400
|
340
|
295
|
268
|
30
|
3
|
12-23
|
1000
|
|
16
|
阀 体
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
15
|
螺 栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
14
|
密 封 圈
|
聚四氟乙烯
|
|
|
|
13
|
O型 圈
|
三元乙丙橡胶
|
|
EPDM
|
|
12
|
阀 盖
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
11
|
球
|
不锈钢
|
DIN17440 X5CrNi189
|
GB1220 0Cr18Ni9(304)
|
|
10
|
阀 杆
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220 2Cr13
|
|
9
|
O型 圈
|
三元乙丙橡胶
|
|
EPDM
|
|
8
|
O型 圈
|
三元乙丙橡胶
|
|
EPDM
|
|
7
|
O型 圈
|
三元乙丙橡胶
|
|
EPDM
|
|
6
|
密 封 套
|
铸黄铜
|
DIN17656 Cu-Zn39Pb2
|
GB1176-87 ZCuZn40Pb2
|
|
5
|
限 位 挡 板
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
4
|
平 垫
|
铸黄铜
|
DIN17656 Cu-Zn39Pb2
|
GB1176-87 ZCuZn40Pb2
|
|
3
|
垫 圈
|
钢
|
DIN17100 RSt37-2
|
65Mn
|
|
2
|
螺 母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
1
|
手 柄
|
球铁
|
DIN1693 GGG40
|
GB1438 QT400-17
|
|
序号
|
零件名称
|
材料
|
德国标准
|
中国标准
|
