名称：LT型对夹蝶阀
详细信息
设计依据：EN 593
结构长度：EN558 20.
法兰尺寸：符合EN1092 PN16.
检验标准：API598.
工作温度：丁腈橡胶≤80℃ 三元乙丙≤120℃ 氟橡胶≤160℃
性能规范：
|
公称压力
|
1.6MPa
|
|
|
使用介质
|
水
|
|
|
试验压力
|
强度
|
2.4MPa
|
|
密封
|
1.76MPa
|
|
|
试验时间
|
DN50--DN150
|
60S
|
|
DN200--DN300
|
120S
|
|
主要零件及其材料：
|
NO.
|
名称
|
材料
|
|
1
|
阀体
|
灰铸铁、球墨铸铁
|
|
2
|
碟版
|
球铁电镀、不锈钢、铝青铜、碳钢
|
|
3
|
阀座
|
丁腈橡胶、氟橡胶、三元乙丙
|
|
4
|
阀杆
|
不锈钢、碳钢电镀、普通碳钢
|
|
5
|
O型圈
|
丁腈橡胶、氟橡胶、三元乙丙
|

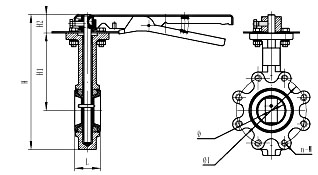

尺寸：
|
代号
规格
|
H
|
H1
|
H2
|
L
|
φ
|
φ1
|
n-M
|
|
DN50
|
273
|
161
|
32
|
43
|
52.7
|
125
|
4-M16
|
|
DN65
|
296
|
175
|
32
|
46
|
64.2
|
145
|
4-M16
|
|
DN80
|
308
|
181
|
32
|
46
|
79.54
|
160
|
8-M16
|
|
DN100
|
346
|
200
|
32
|
52
|
104.4
|
180
|
8-M16
|
|
DN125
|
372
|
213
|
32
|
56
|
123.54
|
210
|
8-M16
|
|
DN150
|
397
|
226
|
32
|
56
|
155.6
|
240
|
8-M20
|
|
DN200
|
480
|
260
|
45
|
60
|
202.4
|
295
|
12-M20
|
|
DN250
|
540
|
292
|
45
|
68
|
250.5
|
355
|
12-M24
|
|
DN300
|
624
|
337
|
45
|
78
|
301.5
|
410
|
12-M24
|
