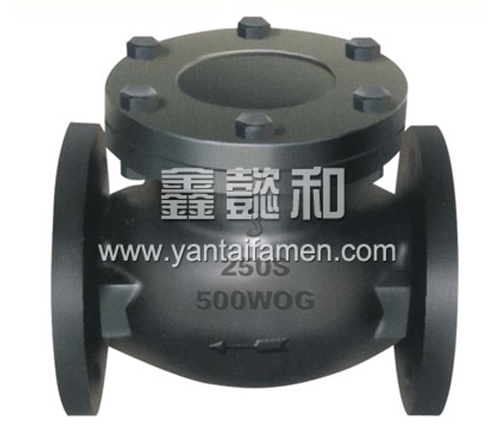

名称：H44T-35 250磅级法兰连接旋启式止回阀
详细信息
性 能 规 范:
|
压 力 温 度 基 准
|
2 5 0 l b
|
|
|
使 用 介 质
|
水 . 油 . 气 Weater Steam Oil |
|
|
试 验 压 力
|
强 度
|
6 . 0 3 M P a
|
|
密 封
|
3 . 4 5 M P a
|
|
|
试 验 时 间
|
2″-8″
|
30S
|
|
工 作 压 力 |
- 2 9 - 6 5 ° c
|
3 . 4 5 M P a
|
|
2 3 2 ° c
|
1 . 7 2 M P a
|
|
技术要求:
1.阀门的 制造与验 收按MSS SP-71的规定.
2.阀门的 结构长度 按ANSI B16.10的规定.
3.阀门的 连接法兰 尺寸按ANSI B16.1.
|

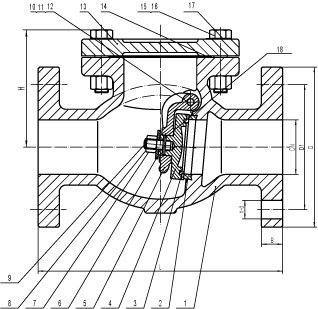

规格
|
L
|
D
|
D1
|
D2
|
B
|
n-d
|
|
2
|
267
|
165
|
127
|
106
|
22.2
|
8-19
|
|
2 1/2
|
292
|
191
|
149
|
125
|
25.4
|
8-22.2
|
|
3
|
318
|
210
|
168
|
144
|
28.6
|
8-22.2
|
|
4
|
356
|
254
|
200
|
176
|
31.8
|
8-22.2
|
|
5
|
400
|
279
|
235
|
211
|
34.9
|
8-22.2
|
|
6
|
444
|
318
|
270
|
246
|
36.5
|
12-22.2
|
|
8
|
533
|
381
|
330
|
303
|
41.3
|
12-25
|
|
10
|
622
|
445
|
387
|
357.5
|
47.6
|
16-29
|
|
12
|
711
|
521
|
451
|
418
|
50.8
|
16-32
|
|
18
|
销
|
不锈钢
|
304
|
GB1220-92 1Cr18Ni9
|
|
17
|
铭牌
|
铝板
|
Aluminum
|
YB604-66 LY12
|
|
16
|
六角螺母
|
钢
|
ASTM A 563-B
|
GB700-88 Q235
|
|
15
|
六角螺栓
|
钢
|
ASTM A 307-B
|
GB700-88 Q235
|
|
14
|
垫片
|
石墨
|
Non-Asbestos
|
石墨
|
|
13
|
阀盖
|
铸铁
|
ASTM A 126-B
|
GB9439-88 HT200
|
|
12
|
挂栓
|
不锈钢
|
304
|
GB1220-92 1Cr18Ni9
|
|
11
|
垫片
|
聚四氟乙烯
|
TEFLON
|
|
|
10
|
边栓
|
黄铜
|
ASTM B 16
|
YB146-71 HPb59-1
|
|
9
|
阀瓣螺钉
|
钢
|
Steel
|
GB700-88 Q235
|
|
8
|
开口销
|
不锈钢
|
304
|
GB1220-92 1Cr18Ni9
|
|
7
|
螺母
|
钢
|
Steel
|
GB700-88 Q235
|
|
6
|
垫圈
|
钢
|
Steel
|
GB700-88 Q235
|
|
5
|
摇杆
|
球墨铸铁
|
ASTM A 536 65-45-12
|
GB1348 QT450-10
|
|
4
|
阀瓣
|
铸铁
|
ASTM A 126-B
|
GB9439-88 HT200
|
|
3
|
阀瓣密封圈
|
铸青铜
|
ASTM B 62
|
GB1176-87 ZCuSn5Pb5Zn5
|
|
2
|
阀体密封圈
|
铸青铜
|
ASTM B 62
|
GB1176-87 ZCuSn5Pb5Zn5
|
|
1
|
阀体
|
铸铁
|
ASTM A 126-B
|
GB9439-88 HT200
|
|
序号
|
名称
|
材料
|
美国标准
|
中国标准
|
