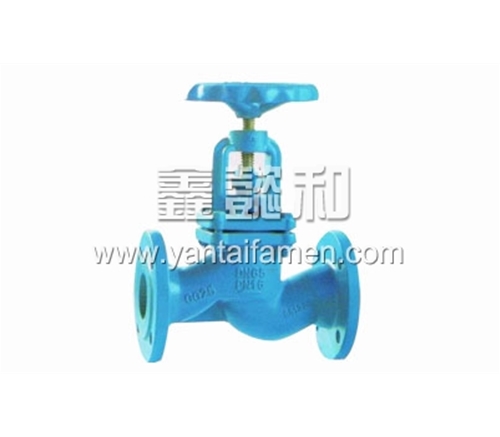

名称：J41H-16 法兰连接截止阀
详细信息
说明
- 阀门的设计符合 DIN 3356。
- 阀门的结构长度符合 BS EN 558-1中系列1的规定。
- 阀门的连接法兰钻孔尺寸按 BS EN1092-2。
性能规范：
尺寸结构——毫米：
|
公称压力
|
1.6 MPa
|
||
|
强度试验压力
|
2.4 MPa
|
||
|
密封试验压力
|
1.76 MPa
|
||
|
工作温度
|
120C°
|
工作压力
|
1.6 MPa
|
|
≤200C°
|
1.0 MPa
|
||
|
工作介质
|
蒸汽、水
|
||

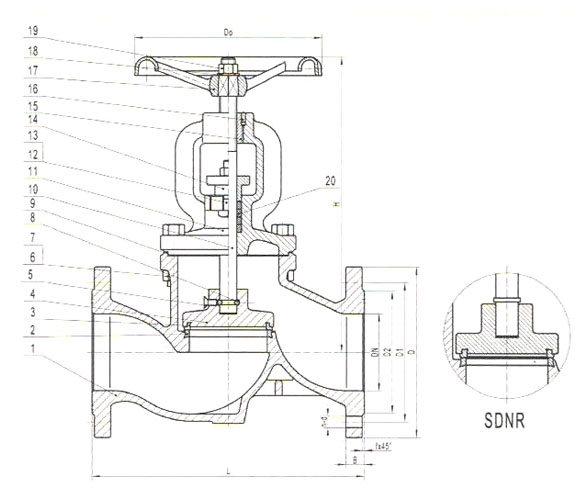

尺寸结构——毫米：
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-d
|
Do
|
H
|
|
15
|
130
|
95
|
65
|
46
|
14
|
2
|
4-14
|
100
|
161.5
|
|
20
|
150
|
105
|
75
|
56
|
16
|
2
|
4-14
|
100
|
169
|
|
25
|
160
|
115
|
85
|
65
|
16
|
3
|
4-14
|
120
|
187
|
|
32
|
180
|
140
|
100
|
76
|
18
|
3
|
4-19
|
120
|
223
|
|
40
|
200
|
150
|
110
|
84
|
18
|
3
|
4-19
|
140
|
233.5
|
|
50
|
230
|
165
|
125
|
99
|
20
|
3
|
4-19
|
140
|
261.5
|
|
65
|
290
|
185
|
145
|
118
|
20
|
3
|
4-19
|
200
|
293
|
|
80
|
310
|
200
|
160
|
132
|
22
|
3
|
8-19
|
200
|
341
|
|
100
|
350
|
220
|
180
|
156
|
24
|
3
|
8-19
|
240
|
381
|
|
125
|
400
|
250
|
210
|
184
|
26
|
3
|
8-19
|
280
|
419
|
|
150
|
480
|
285
|
240
|
211
|
26
|
3
|
8-23
|
315
|
485
|
|
200
|
600
|
340
|
295
|
266
|
30
|
3
|
12-23
|
360
|
569
|
|
250
|
730
|
405
|
355
|
319
|
32
|
3
|
12-28
|
400
|
634
|
|
300
|
850
|
460
|
410
|
370
|
32
|
4
|
12-28
|
400
|
801
|
材料表：
|
序号
|
零件名称
|
材料
|
德国标准
|
中国标准
|
|
1
|
阀体
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
2
|
阀体密封圈
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
3
|
阀头密封圈
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
4
|
阀头
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
5
|
螺钉
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
6
|
螺母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
7
|
螺栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
8
|
钢球
|
钢
|
DIN17230 100Cr6
|
GB/T18254 GCr15
|
|
9
|
垫片
|
石墨
|
|
GB3518-83 LC35-999
|
|
10
|
阀杆
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
11
|
阀盖
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
12
|
螺栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
13
|
螺母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
14
|
填料压盖
|
球铁
|
DIN1693 GGG50
|
GB1348-88 QT500-7
|
|
15
|
阀杆螺母
|
铸黄铜
|
|
GB1176-87 ZCuZn38Mn2Pb2
|
|
16
|
螺钉
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
17
|
手轮
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
18
|
垫圈
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
19
|
螺母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
20
|
填料
|
石墨
|
|
GB3518-83 LC35-99
|
